Leverantör av avancerad LED-dimningssignalomvandlare

AK Lighting är en tillverkare och leverantör av LED-dimningssignalomvandlare. Som en del av vårtscenbelysningslösningar, tillhandahåller vi avancerad kontrollutrustning som kan omvandla olika typer av dimningssignaler till kontrollsignaler som känns igen av LED-armaturer, vilket möjliggör exakt dimning och dynamiska effekter.

Varför är en omvandlare nödvändig?

Belysningsindustrin använder en mängd ömsesidigt inkompatibla kontrollstandarder; utan en omvandlare är det mycket troligt att ditt belysningssystem stöter på driftsproblem.

Scenföreställningar: Använder vanligtvis det universella DMX512-protokollet.

Kommersiella byggnader: Använder vanligtvis DALI- och 0-10V/1-10V-protokoll.

LED-remsor och moduler: Accepterar vanligtvis PWM-signaler direkt.

Om du vill styra alla dina belysningsarmaturer med ett enda enhetligt system, är en omvandlare – som kan exakt och i realtid översätta en typ av dimningssignal till en annan – en absolut nödvändig enhet.

Jämförelse av kärnfunktioner

Typiska kombinationsscenarier

Vi skräddarsyr våra användnings- och konfigurationsrekommendationer specifikt för kraven i ditt projekt. För varje projekt – oavsett dess natur – tillhandahåller vi skräddarsydda lösningar utformade för att passa perfekt med verkliga operativa behov. Vi inbjuder dig att kontakta oss för att diskutera dina specifika krav.

1. Små inomhusscener

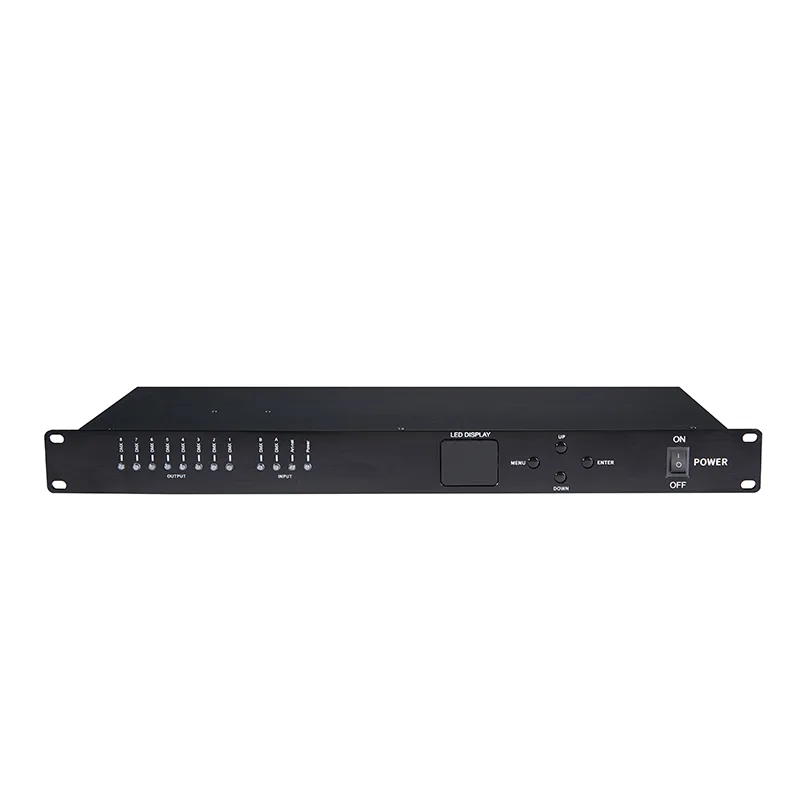

Konfiguration:Art-Net till DMX-konverterare→ Belysningsarmaturer

För småskaliga belysningsinställningar där DMX-signalöverföringsavstånden är korta är en DMX Splitter onödig. I det här scenariot räcker det med en enkel Art-Net till DMX-omvandlare för att konvertera Art-Net-data till en DMX-signal som belysningsarmaturerna kan känna igen.

Denna konfiguration har enkel kablage och snabb distribution, vilket gör den idealisk för företagsmöten, små teaterscener eller utställningsevenemang.

2. Mellanstora scener / Semi-Outdoor-föreställningar

Konfiguration: Art-Net till DMX-omvandlare → IP-klassad DMX-delare → Zoned Lighting Fixtures

Distribuerad kontroll gör att varje specifik zon kan drivas av en dedikerad Splitter-utgång, vilket förbättrar signalstabiliteten och förhindrar att ett enportsfel äventyrar hela belysningssystemet.

Den IP65-klassade splittern är designad för att klara halvt utomhus eller fuktiga miljöer. Denna inställning möjliggör ljuseffekter i flera lager och stöder den oberoende zonindelningen av scenbakgrunder och förgrunder.

3. Stora utomhusscener / nattliga landskapsbelysningsprojekt

Konfiguration: IP65-klassad Art-Net to DMX Converter →IP-klassad DMX Splitter→ Zoninställda belysningsarmaturer → Omfattande kontrollsystem

Dessa typer av projekt kräver fullständigt skydd utomhus – speciellt motstånd mot regn, damm och fukt. Dessutom, med tanke på den expansiva karaktären hos sådana arenor, möjliggör distribuerade Splitters oberoende kontroll över olika zoner inom platsen. Detta tillvägagångssätt förhindrar signaldämpning och distorsion, vilket säkerställer stabil DMX-utgång över långa överföringsavstånd.

Detta system kan stödja samtidig drift av hundratals eller till och med tusentals belysningsarmaturer, vilket underlättar komplexa ljuseffekter och synkroniserade animationer.

Installationsguide

● Förberedelse av installationsmiljön

Kontrollera att den avsedda installationsplatsen för LED-dimningssignalomvandlaren är jämn och välventilerad. Om enheten har en IP65-klassificering kan den installeras utomhus; Undvik dock långvarig nedsänkning i stående vatten.

Håll ett utrymme på minst 10–15 cm runt enheten för att underlätta korrekt värmeavledning.

● Strömförsörjning och jordning

Använd en stabil strömförsörjning med en spänning som uppfyller enhetens specifikationer. Det rekommenderas att använda en dedikerad strömkrets för att undvika att dela en linje med högeffektsbelastningar.

Se till att DMX-jordledningen är ordentligt jordad för att minimera signalstörningar och minska risken för flimmer.

● Montering av enhet

Säkra enheten med skruvar eller monteringsfästen för att säkerställa stabilitet; detta förhindrar vibrationer eller fysiska rörelser från att påverka de interna kretsarna.

För utomhusinstallationer, överväg att använda vattentät tätningsmedel för att förstärka tätningen av anslutningsportar.

● DMX och nätverkssignalkabel

Art-Net till DMX-konverterare: Anslut nätverksingången (Art-Net) till en belysningskonsol eller mediaserver och anslut DMX-utgången till DMX-kompatibla armaturer eller en DMX Splitter.

DMX Splitter IP: Anslut DMX-ingången till en omvandlare eller utgången på en uppströmsdelare, och distribuera DMX-utgångarna till individuella armaturer eller belysningszoner. Använd skärmade DMX-kablar; för långdistanskörningar rekommenderas att varje kabelsegment inte överstiger 300 meter.

I system med flera splitter, konfigurera varje splitter för att fungera med oberoende utgångar för att minimera risken för enstaka felpunkter.

● Systemkonfiguration

Konfigurera Art-Net Universe och startadress så att de motsvarar adresserna för belysningsarmaturer. DMX Splitter-utgångsportarna kan konfigureras för terminalimpedansmatchning (terminering).

När kablaget är klart, utför ett signaltest för att säkerställa att belysningsarmaturerna svarar korrekt.
